防雷工程與防雷檢測：多行業實踐與科學執行指南
防雷工程與防雷檢測：多行業實踐與科學執行指南
發布日期：2025-06-10 09:57
雷電災害作為全球性自然災害，其瞬間釋放的巨大能量對建筑、設備乃至人員安全構成嚴重威脅。不同行業因其結構、設備敏感度及運行環境的差異，對防雷接地工程與檢測的要求也呈現顯著區別，科學、系統的防雷設計與檢測已成為現代工程不可或缺的一環。
一、行業差異化：防雷接地工程與檢測的關鍵考量
通信與信息技術行業：
核心風險： 微電子設備高度敏感，極易因雷擊電磁脈沖（LEMP）或地電位反擊損壞，導致數據丟失、服務中斷。
工程要點： 構建完善的綜合防雷系統（LPS + LEMP防護）。重點在于精細的等電位連接網絡（建筑物鋼筋、設備機架、線纜屏蔽層、SPD接地端等必須可靠連接），多級協調配合的浪涌保護器（SPD） 部署（從總配電到設備前端逐級防護），以及低阻抗、低噪聲的獨立接地系統（常采用共用接地網但需確保接地電阻極小且電位均衡）。
檢測重點： 嚴苛測試所有SPD的性能參數（啟動電壓、通流容量、泄漏電流、劣化指示）、等電位連接電阻（要求毫歐級）、接地電阻（常要求≤1Ω或更低）、線纜屏蔽與接地狀況。需在設備加電和斷電狀態下分別檢測。
電力系統（發電廠、變電站、輸配電）：
核心風險： 直擊雷導致設備物理損壞、絕緣閃絡引發短路或火災；雷電侵入波破壞二次設備、控制系統；地網電位異常升高危及人身和設備安全。
工程要點： 強化直擊雷防護（避雷針/線覆蓋關鍵設備），超低接地電阻（大型地網，常要求≤0.5Ω）和優異的地網均壓性能（減小跨步電壓和接觸電壓）。高壓進線處安裝線路型避雷器，控制室電源與信號回路安裝高能量耐受的SPD。
檢測重點： 精確測量大型復雜地網的接地電阻及分布（需用大電流測試法）、接觸電壓與跨步電壓、避雷器（MOA）的直流參考電壓和泄漏電流、連接點的導通性、SPD狀態。需結合停電檢修窗口進行。
民用建筑（住宅、商業樓宇、醫院、學校）：
核心風險： 人身安全（直接雷擊、跨步電壓），火災，電梯、消防、安防、醫療等重要設備損壞，家用電器損毀。
工程要點： 按建筑物類別（I-IV）設計外部防雷裝置（避雷帶/網、引下線、接地裝置）?？偱潆娤浔仨毎惭bI級分類試驗（10/350μs波形）SPD，樓層配電箱及重要設備（如電梯機房、弱電機房、醫療設備）前端安裝II級或III級SPD（8/20μs波形）。衛生間等局部場所需做局部等電位聯結（LEB）。
檢測重點： 外部防雷裝置（接閃器、引下線）的完整性、電氣連續性；接地電阻（符合設計要求，通常≤4Ω或10Ω）；SPD安裝位置、參數、狀態（劣化指示）；LEB有效性；電源與信號線路的屏蔽接地狀況。關注人員密集場所的電位均衡。
新能源（風電場、光伏電站）：
核心風險： 風機葉片遭直擊雷損壞，塔筒雷電流傳導不暢導致內部設備損壞或火災；光伏組件被擊壞，直流側雷擊過電壓損壞逆變器；偏遠地區接地困難。
工程要點： 風機配備專用葉尖接閃器和引下線系統，塔基構建良好接地。光伏方陣區設置接閃帶/網或優化組件邊框接地。直流側和交流側均需安裝專用SPD（需考慮直流滅弧特性）。高土壤電阻率地區廣泛應用電解地極、化學降阻劑或深井接地。
檢測重點： 風機葉片接閃器及引下線狀況，塔筒接地電阻（≤10Ω常見），光伏組件邊框接地連續性及陣列接地電阻，直流與交流SPD性能，遠程監控系統防雷措施有效性。地形復雜，檢測挑戰大。
二、 科學執行防雷檢測：嚴謹流程與核心工具
科學有效的防雷檢測是保障防雷系統持續可靠運行的基石，需遵循標準化流程：
前期準備：
資料審查： 研究建筑圖紙、防雷設計說明、竣工資料、歷史檢測報告，了解系統構成與歷史狀況。
標準依據： 明確檢測依據的標準（如GB/T 21431, IEC 62305, NFPA 780, 行業專用標準）。
方案制定： 確定檢測范圍、項目、方法、儀器、人員分工、安全預案。
儀器校準： 確保所有檢測儀器（接地電阻測試儀、等電位測試儀、SPD測試儀、游標卡尺、卷尺等）在有效校準期內。
現場檢測：
外部防雷裝置檢查：
接閃器（避雷針/帶/網/線）： 目視檢查材料規格、銹蝕、斷裂、變形、安裝高度、保護范圍（必要時軟件校核）、固定牢固度。
引下線： 檢查數量、間距、敷設路徑、材料規格、連接（焊接/螺栓）質量、電氣連續性測試（毫歐表）、斷接卡狀況。
接地裝置： 接地電阻測試（核心項目）。根據土壤條件和地網結構選擇合適方法（如三極法/夾角法/四極法/大電流法）。檢查接地體材料、規格、埋深、連接點防腐、外露標識。在高土壤電阻率區，檢查電解地極運行狀態（如氣體排放口）。
內部防雷裝置檢查：
等電位連接： 測試重要金屬構件（電梯軌道、管道、機柜、設備外殼）、SPD接地端、電纜屏蔽層等與接地匯流排或主筋之間的連接電阻（目標值通常≤0.2Ω）。
地凱科技浪涌保護器（SPD）：
檢查安裝位置、級間配合、接線規范（線徑、長度）、連接牢固度、劣化指示器狀態。
關鍵測試： 使用專用SPD測試儀測量限制電壓（殘壓）、啟動電壓（Uc）、泄漏電流（尤其MOA型），必要時進行絕緣電阻測試。I級SPD需關注大通流容量下的殘壓表現（通常在實驗室進行型式試驗，現場主要檢查狀態和基本參數）。
電磁屏蔽： 檢查機房屏蔽措施、線纜屏蔽層接地狀況（兩端或單端）、線纜敷設路徑（避免環路）。
雷電防護系統（LPS）電磁兼容性（EMC）檢查： 評估接地系統布局（星型/網狀）、線纜分離（電源/信號/接地線間距）、SPD安裝位置對系統EMC的影響。
土壤電阻率測試： 使用溫納四極法測量，為評估接地系統性能和設計優化提供依據。
數據分析與報告編制：
數據整理： 匯總所有檢測數據、照片、記錄。
結果比對： 將實測數據與設計值、相關標準規范要求進行嚴格比對。
問題診斷： 分析不合格項的原因和潛在風險。
報告出具： 編制詳細、規范的檢測報告，清晰列出檢測依據、項目、方法、儀器、結果、結論（合格/不合格）、整改建議及依據條款。附關鍵部位照片和測試數據。
三、地凱科技防雷檢測和防雷工程：關鍵防雷產品及其應用
科學防雷依賴于一系列核心產品的正確選用與部署：
接閃裝置：
避雷針（傳統/提前放電式ESE）： 主動或被動吸引直擊雷，保護下方區域。應用：建筑物屋頂、煙囪、風機葉片尖、露天設備區、獨立鐵塔。選擇需基于滾球法計算保護范圍。
避雷帶/網： 沿建筑物易受雷擊部位（屋脊、屋檐、女兒墻）敷設的金屬導體網格。應用：各類建筑屋頂平面、大型設備平臺。是應用最廣泛的接閃形式。
避雷線： 架設于被保護物上方的架空導線。應用：高壓輸電線路、變電站進出線、長距離易燃管道防護。
引下裝置：
引下線： 采用鍍鋅圓鋼、扁鋼或銅絞線，將雷電流從接閃器安全導入接地裝置。要求路徑短直、連接可靠、數量足夠、間距合理（防“閃絡”）。現代建筑常利用柱內主鋼筋作自然引下線。
接地裝置：
接地體（極/網）：
垂直接地體： 角鋼、鋼管、銅包鋼棒、離子接地棒（電解地極）等，垂直打入地下。是構成接地網的基礎單元。
水平接地體： 鍍鋅扁鋼、銅絞線、銅帶等，水平敷設連接垂直接地體或構成接地網。有效降低接地電阻和均衡電位。
電解地極（離子接地極）： 內含特殊電解鹽的金屬管/棒。通過緩慢釋放電解液，長效改善周圍土壤導電性，顯著降低接地電阻（尤其適用于沙石、巖地等高阻區）。需定期檢查填充物和排氣。
降阻劑： 導電性能良好的化學材料，包裹在接地體周圍或填充于溝槽中，增大接地體等效截面積，改善土壤接觸電阻。需關注其長效性和環保性。
接地模塊： 非金屬導電材料（如石墨基）制成的塊狀物，與土壤接觸面積大，穩定性較好，耐腐蝕。

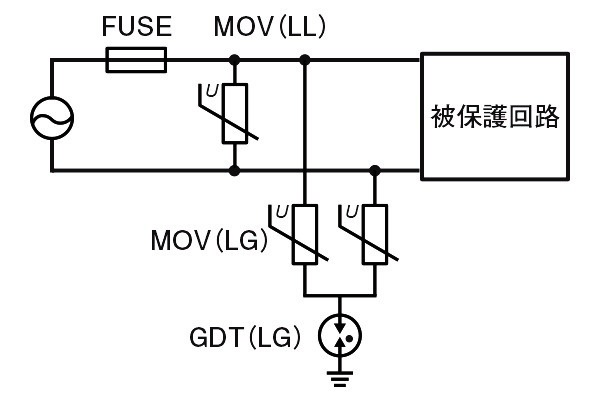

地凱科技電涌保護器（SPD - Surge Protective Device）：
核心作用： 限制瞬態過電壓（雷電、操作過電壓），泄放浪涌電流，保護后端設備。
關鍵分類：
按測試波形/位置（IEC/GB）：
I級試驗（Class I/Type 1）： 承受部分直擊雷電流（10/350μs波形），安裝在建筑物進線總配電柜（LPZ 0->1邊界）。常用開關型（火花間隙）或限壓型（MOV）。
II級試驗（Class II/Type 2）： 承受感應雷電流（8/20μs波形），安裝在分配電柜、設備前端（LPZ 1->2及后續邊界）。主流為限壓型（MOV）。
III級試驗（Class III/Type 3）： 作為精細保護，安裝在設備非常近端（插座式、模塊式），配合前級使用（8/20μs或復合波）。常用MOV或TVS。
等電位連接器件：
等電位連接帶/排： 建筑物內設置的公共接地基準點（如總等電位端子箱MEB、局部等電位端子箱LEB），所有應連接的金屬物就近接入。
連接導體與線夾： 用于實現設備外殼、管道、橋架、SPD接地端等與等電位帶/接地匯流排之間的可靠電氣連接（要求低阻抗、耐腐蝕、機械牢固）。常用銅編織帶、BV導線、專用接地線夾/卡子。
地凱科技防雷工程是一項涉及建筑、電氣、電子、材料、地質等多學科的系統工程。不同行業的差異化需求要求我們必須“因地制宜、因業施策”，從精確的直擊雷防護設計到縝密的LEMP防護策略，再到科學嚴謹?shù)慕拥叵到y(tǒng)構建。
