二合一防雷器與三合一防雷器的區別與行業應用解決方案
二合一防雷器與三合一防雷器的區別與行業應用解決方案
發布日期：2025-06-16 09:47
在電子設備日益精密、系統互聯愈發復雜的今天，雷電電磁脈沖（LEMP）帶來的瞬態過電壓威脅已成為關鍵挑戰。防雷器作為電氣與電子系統的“守護神”，其中二合一與三合一防雷器憑借其集成化設計，在特定場景下展現出顯著優勢。深入理解它們的區別并正確應用，是構建可靠防護體系的基礎。
一、核心區別：防護范圍與設計定位

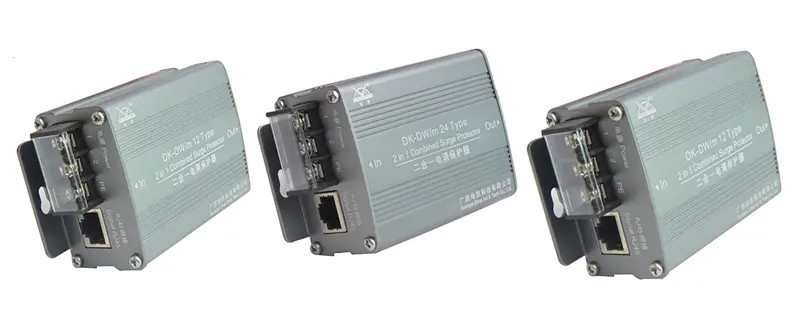

二合一防雷器 (2-in-1 SPD)
防護對象：電源線路 + 信號/控制線路。
典型構成：
一個電源浪涌保護模塊（通常為MOV或GDT組合）。
一個信號/控制線路浪涌保護模塊（通常為GDT、TVS或半導體放電管）。
設計目標： 為同時需要電源供電和信號傳輸/控制的單臺設備提供一體化的基礎防護。它將兩種最基礎的防護需求集成在一個緊湊外殼內。
常見接口： 電源輸入/輸出端子（如接線端子或電源插頭插座）+ 信號輸入/輸出端子（如RJ45、接線端子、同軸接口等）。
典型應用設備： 網絡攝像機（PoE供電）、工業現場傳感器/變送器（如溫濕度傳感器、壓力變送器）、樓宇對講門口機、部分安防報警探測器等。
三合一防雷器 (3-in-1 SPD)
防護對象： 電源線路 + 信號/控制線路 + 視頻線路。
典型構成：
一個電源浪涌保護模塊。
一個信號/控制線路浪涌保護模塊。
一個視頻線路浪涌保護模塊（通常為GDT、TVS或?qū)Ｓ靡曨lSPD芯片，需考慮阻抗匹配和帶寬）。
設計目標： 為同時需要電源供電、信號傳輸/控制以及視頻傳輸?shù)膯闻_(tái)設備提供全面的、一體化的浪涌防護。它是二合一防雷器的擴展，專門應對視頻監控等場景的核心需求。
常見接口： 電源輸入/輸出端子 + 信號輸入/輸出端子 + 視頻輸入/輸出端子（最常見的是BNC接口，用于模擬視頻；也有用于網絡視頻的RJ45接口）。
典型應用設備： 室外監控?cái)z像機（模擬攝像機、網絡攝像機）是絕對主力應用對象。其他可能包括視頻會議終端、帶視頻輸出的工業HMI面板等。
二、地凱科技信號二合一和三合一防雷器行業應用解決方案詳解
智慧城市 & 安防監控 (核心應用領域)
挑戰： 大量室外攝像機暴露在直擊雷和感應雷威脅下，需同時保護電源（220V AC或PoE）、控制信號（RS485/RS232用于云臺控制）、視頻信號（模擬CVBS或網絡視頻）。
解決方案：
模擬攝像機： 三合一防雷器是標配。保護220V AC電源、RS485控制信號、模擬視頻信號 (BNC)。安裝在攝像機立桿下端或設備箱內，靠近攝像機側。
網絡攝像機 (PoE供電)：
方案一 (二合一)： 使用PoE二合一防雷器。保護PoE供電線路（同時承載電源和數據）和額外的控制信號線路（如RS485）。適用于僅需PoE供電和簡單控制信號的球機或固定槍機。
方案二 (三合一)： 使用網絡三合一防雷器。保護PoE供電線路（電源+數據）、額外的控制信號線路（RS485）以及為模擬輸出接口（如果攝像機有）提供防護。適用于復雜功能攝像機。
關鍵點： 前端攝像機防護是整個監控系統防雷的重中之重。三合一或針對性的二合一是保障攝像頭存活率和視頻質量穩定性的關鍵。
智能交通系統 (ITS)
挑戰： 電子警察、卡口、交通信號燈、可變情報板（VMS）、路側單元（RSU）等設備位于道路旁，雷擊風險高。設備通常需要電源、多種通信（光纖轉換器、4G/5G、RS232/485）、有時還有視頻（如電子警察抓拍）。
解決方案：
電子警察/卡口攝像機： 與安防監控類似，三合一防雷器（電源+控制信號+視頻）是主流選擇。
交通信號控制機/機柜： 在機柜內為主電源進線安裝一級或二級電源SPD。為引出的信號燈電源線（到燈桿）安裝電源SPD。為通信線路（如連接中心或相鄰機柜的RS485、以太網）安裝信號SPD。通常不直接使用二合一/三合一，而是獨立模塊組合。
可變情報板 (VMS)： 在顯示屏控制器端或機柜內，為主電源安裝電源SPD，為通信線路（光纖、GPRS/4G、RS232/485）安裝對應的信號SPD。若VMS控制器與顯示單元分離且有視頻線連接，則需考慮視頻SPD。
路側單元 (RSU)： 通常需要電源和多種通信（以太網、RS232/485、CAN等）。根據具體接口，可選擇在機箱內安裝組合式SPD（電源+對應信號SPD），或采用定制化的多合一防護模塊。二合一是常見基礎配置。
關鍵點： ITS設備昂貴且關乎公共安全，需分層級防護（電源入口、設備前端）。二合一/三合一主要應用在設備前端接口。
新能源發電 (光伏、風電)
挑戰： 電站地處空曠區域，易遭雷擊。需要保護直流側（PV組件至逆變器）、交流側（逆變器輸出至電網）、以及關鍵的監控和數據采集（SCADA）信號。
解決方案：
組串逆變器/微型逆變器直流側： 在逆變器直流輸入端安裝光伏專用直流SPD (Type II)。此為獨立電源SPD。
組串式逆變器交流側： 在逆變器交流輸出端安裝交流電源SPD (Type II)。此為獨立電源SPD。
數據采集器/通訊柜： 為通訊設備電源（通常為AC 220V或DC 24V/48V）安裝對應的電源SPD。為關鍵的信號/通信線路（如連接逆變器、環境監測儀的RS485、連接遠程監控中心的4G/光纖以太網）安裝信號SPD。在通訊柜內，常使用組合方案（電源SPD模塊 + 信號SPD模塊）。
應用二合一/三合一場景： 位于室外遠端的風機/光伏板環境監測傳感器（如輻照儀、風速風向儀）。這類傳感器通常需要工作電源（DC或AC）和信號輸出（RS485/4-20mA）。為其安裝二合一防雷器（電源+信號）是有效且經濟的方案，直接保護傳感器本體。
工業自動化與過程控制
挑戰： PLC、DCS、現場儀表（壓力、溫度、流量變送器、閥門定位器）分布在工廠各處，連接線路長，易受感應雷和操作過電壓影響。防護關乎生產連續性與安全性。
解決方案：
控制系統柜 (PLC/DCS)： 主電源進線安裝電源SPD (Type II)。為I/O模塊連接的現場信號總線（如Profibus DP、Modbus RTU RS485）安裝總線型信號SPD。為以太網通信（連接HMI、SCADA）安裝以太網SPD。通常為獨立模塊組合。
現場儀表：
二線制儀表 (4-20mA)： 在儀表端或安全柵端安裝為4-20mA回路設計的專用信號SPD。保護儀表和控制系統輸入卡。
需要獨立電源的儀表/執行機構： 對于安裝在現場且同時需要工作電源（24VDC或220VAC）和信號（RS485、以太網）的智能儀表或閥門，在其接線盒內安裝二合一防雷器（電源+信號）是最直接有效的防護手段。
關鍵點： 工業現場環境復雜，需考慮防爆、防護等級（IP）要求。二合一防雷器在現場設備端的應用非常普遍且必要。
三、地凱科技二合一和三合一浪涌保護器選型與使用關鍵指南
明確防護需求： 這是根本！仔細分析目標設備需要保護哪些線路：
只有電源和信號/控制線 -> 二合一防雷器。
有電源、信號/控制線，還有視頻線-> 三合一防雷器。
只有電源-> 專用電源SPD。
只有信號 -> 專用信號SPD。
匹配電氣參數：
電壓等級： 電源SPD模塊的Uc（最大持續運行電壓）必須大于線路正常工作電壓（考慮波動）。信號/視頻SPD的工作電壓需匹配線路信號電平。
電流/功率： 電源SPD需滿足設備工作電流要求（特別是PoE二合一）。
信號類型與速率： 信號/視頻SPD必須兼容信號類型（RS485、以太網、模擬視頻、SDI等）并滿足其帶寬/數據傳輸速率要求，避免信號衰減或失真。網絡視頻防護需選擇支持相應速率（如百兆、千兆）的SPD。
性能等級 (In / Imax / Iimp)：
根據安裝位置（LPZ0-1邊界需更高等級）和風險評估，選擇滿足IEC 61643或GB/T 18802系列標準要求的通流容量（In / Imax / Iimp）和電壓保護水平（Up）。
接口與安裝方式：
確保防雷器的輸入/輸出接口類型（端子排、插頭、BNC、RJ45等）與現場線纜匹配。
選擇適合現場安裝環境的外殼（防護等級IP、防爆要求）和安裝方式（導軌式、螺絲固定等）。
正確安裝 (至關重要！)：
靠近被保護設備： 盡可能安裝在設備進線端口處（< 0.5米），縮短設備與SPD間的導線長度。
良好接地： 防雷器的接地端子必須用短而粗的導線（建議≥6mm²，長度<0.5米）連接到等電位接地端子排或接地網。接地不良是防護失效的最常見原因！
接線規范： 所有線路（相線、中性線、PE線、信號線）應正確接入對應端子，避免接反。輸入/輸出不可接反。
狀態指示與維護： 選用帶遙信或可視狀態指示（如窗口色標）的防雷器，便于巡檢和維護更換。
地凱科技二合一與三合一防雷器是面向現代多接口電子設備“貼身防護”的利器，其核心價值在于集成化、便捷性和針對性。二合一專注于電源與信號/控制的雙重防護，而三合一則在此基礎上增加了對視頻線路的關鍵保護。
